画像処理機器

スペース

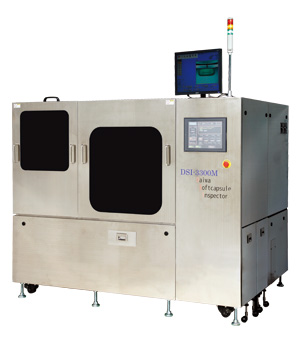

DSI-3000M

カプセルの全方位検査が可能
  1. 低価格
    独自のターンテーブル搬送方式で考案した事で低価格な装置のご提供が可能となりました。
  2. 高精度
    100万画素のカラーカメラ採用で傷や汚れはもちろん色彩の検査が可能です。
  3. 簡単操作
    大型のタッチパネル式でわかりやすい。
    ワンタッチの画面切換式で生産中の確認を簡単に行えます。

動画による紹介

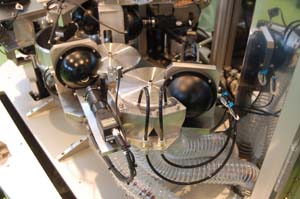

1:6台の高精度カラーカメラで全方位から精密検査(特許出願中)

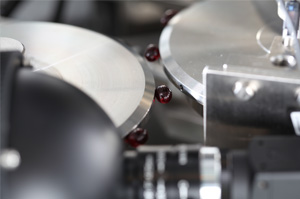

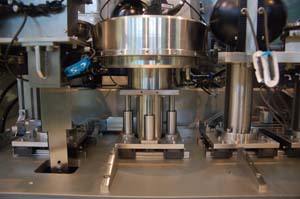

ターンテーブル搬送方式の写真

従来の検査機は側面方向からの検査が主流でした。
DSI-3300Mは独自のターンテーブル搬送方式を考案する事により、カプセル1粒1粒確実に搬送し、全方位(側面4方向、端面2方向)から正確な画像検査を行う事が可能になりました。

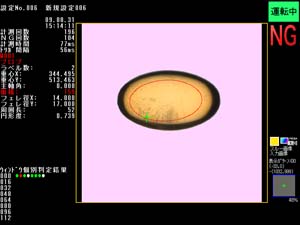

側面画像

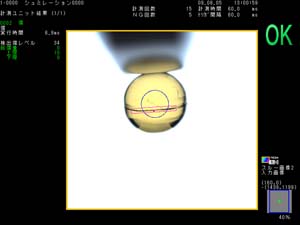

端面画像

2:透明カプセルの内部検査可能

透明カプセルと不透明カプセルの両方を1台の装置で検査する事が可能です。
透明カプセルにおいて従来問題であった背景の写り込みがなく、合わせ目の検査が可能です。

従来画像
新ライティング技術画像

3:良品選別巻き込みゼロ

カプセルを1粒1粒搬送する機構により良品が不良品に混入しない高精度な選別が可能です。
また、良品箱2個を内蔵し、良品個数カウンタにより、装置を止める事なく、自動的に良品箱の切替えが可能です。


4:簡単な操作

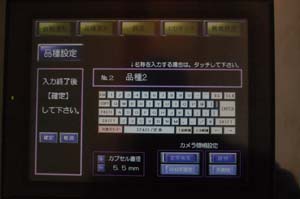

簡単な操作の写真

  1. 12インチの見易い大型のタッチパネルを採用しました。
  2. 部品ライブラリに画像処理に必要なデータ(部品サイズ 色、透明/不透明、照明照度等)を入力しておくと、ワンタッチで、タターンテーブルピッチや搬送高さが切り替わる機構により、自動で生産品種の変更が行なえます。
  3. 検査結果、生産数、内容別のNG数が毎日、週単位月単位で集計して、品質管理、生産管理に役立ちます。
